燃料电池车用空压机

                          一、空压机基本要求



                                                                 A、无油。润滑油膜覆盖在质子交换膜上,会隔绝氧气和氢气的电化学反应。



                                                                B、高效率。空压机寄生功率,严重影响电堆效率。



                                                                C、小型化和低成本。由于功率密度和成本限制,小型化和低成本有利于产业化。



                                                               D、低噪音。空压机噪音是燃料电池发动机主要噪音来源。



                                                               E、特性范围宽。满足环境温度、海拔高度变化需求,空压机需要有更宽的MAP特性。



                                                               F、动态响应快。车用动力系统会从“氢电锂电混合”走向氢电全功率驱动,空压机需要在每个工况下都能够及时提供适合的压缩空气。

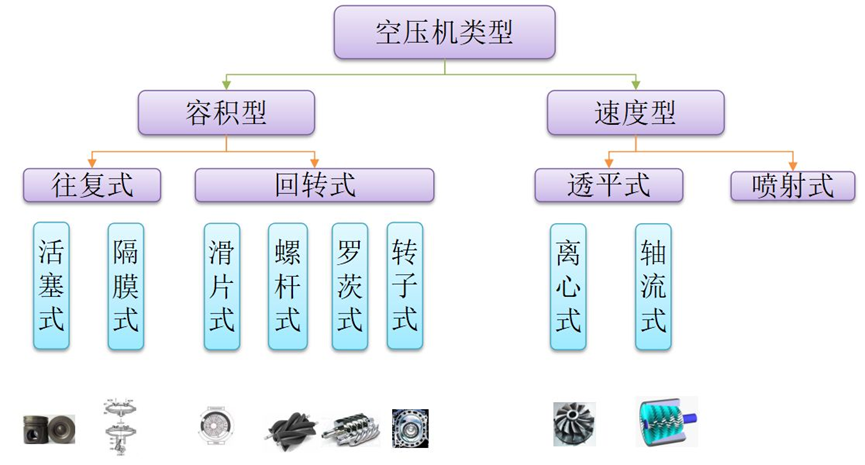

                         二、不同类型空压机机械及性能特点



                         目前,燃料电池用空压机主要有离心式、罗茨式、螺杆式三种。



                        (1)离心式空压机



                        通过旋转叶轮对气体做功,在叶轮与扩压器流道内,利用离心生涯和降速扩压作用,将机械工转化为气体内能。具有结构紧凑、响应快、寿命长和效率高的特点,

                        但离心式空压机工作区域窄,在低流量高压时会发生喘振,喘振严重影响寿命。



                        离心式有两种方案,一种使用变速箱+滚珠轴承的方案,电机转速低,缺点是结构复杂,需要机油,变速箱寿命短;另一种是动压空气悬浮轴承,空气间隙小、

                        起动时干摩擦,对轴承精度、耐磨性等要求高,在耐振动冲击和启停次数上有一定限制。




                        空气轴承离心式空压机也有两种,一种是单级压缩的,工作区域窄,需要电机转速高,压比小;另一种是两级压缩的,工作区域宽,需要电机转速较低,压比高。

                        本田都使用的盖瑞特双级离心式空压机,国内势加透博实现了双级离心式空压机的量产。



                       (2)罗茨式空压机



                        罗茨式空压机的 转子间的容腔不发生变化,压力升高依靠把空气挤压到外部较小的容腔中,外部容腔中空气密度不断升高,从而产生压力,是为“外压缩”。



                        罗茨式采用转子和泵壳间容积压缩, 转子和泵壳之间间距小于1mm,高温热胀冷缩容易卡壳,对泵壳机械强度要求高。罗茨式转子采用挤压生成,外压缩对

                        转子精度及耐磨性不高,生产成本低。由于采用滚珠轴承,需要加机油润滑。



                        罗茨式空压机工作范围宽广,适应于全功率燃料电池发动机。但是罗茨式空压机高频噪音很大,每个工况点噪音频谱不同,需要针对性设计消音器。



                        丰田在早期时使用涡旋式空压机,之后改为六页罗茨式空压机。针对噪音问题,在空压机出气口内增加了中冷器来降低噪音。如下图。



                       (3)双螺杆式空压机



                        通过在螺杆之间形成压缩腔,公母螺杆之间的容腔逐渐缩小,气体家里逐渐升高,称之为“内压缩”。



                        内压缩对空气质量要求较高,空气中颗粒会磨损螺杆造成密封问题,螺杆上一般都有耐磨涂层。内压缩容易形成很高压缩比,在高压比时功耗相对离心式罗茨式

                        功耗低。对螺杆形状和轴承精度要求高,采用滚珠轴承,需要加机油润滑。



                       双螺杆式空压机工作范围宽广,适应于全功率燃料电池发动机。但是双螺杆式空压机高频噪音很大,每个工况点噪音频谱不同,需要针对性设计消音器。



                       目前市场上燃料电池双螺杆空压机仅福建雪人实现量产。



                       关于机油问题,目前主要从两个方面减少机油渗透到空气端,一方面,机油腔为开式容腔,通过排气塞排出机油蒸汽,同时保持压力(等于大气压)低于空气侧;

                       另一方面,为防止轴承静止时机油渗透,机油液面一般低于轴承。只要需要加机油,则风险存在,且空压机出口的机油含量较难测量。



                       三、空压机选型考虑因素



                      (1)电堆与空压机MAP匹配



                                                        A、喘振线距离:



                       离心式空压机存在喘振区域,一般设计工况需要远离喘振线。



                                                       B、超负荷工况余量



                       在额定工况点外,通常设计一定的余量。



                                                       C、高效率区域



                      一般MAP上标出的时压气机效率,在低转速时效率很低,需要考虑总效率。



                      变频器效率94~96%,电机效率87~95%,传动效率70~90%,压气机多变效率80~85%。因此,一般空压机有用功率比上电源输入功率在50%左右。



                                                      D、曲线斜率:流量波动



                     电堆落在工况点,对应的空压机工况点,在MAP图上可以看到,空压机工况下和转速线相交位置的转速线斜率,斜率越小,工况稳定性越差。



                                                      E、环境温度和海拔高度



                     不同的环境温度和压力,会造成预设的工况点偏移,需要设置一定的策略来保障在安全前提下输出更高的功率。



                     (2)功耗



                     空压机功耗大,是燃料电池发动机辅助零件中最大的电能消耗者。100kW系统空压机功耗不超过20kW。不同空压机的能耗差异可以达到10~20%



                     (3)噪音



                     离心式空压机噪音一般在80-90dBA,罗茨式和螺杆式空压机噪音在110-120dBA。且罗茨式和螺杆式为高频噪音,不同工作点噪音差异很大。



                     四、空压机可靠性考核内容



                    (1NEDC工况:



                     空压机的耐久考核,一般采用电堆系统的考核标准,采用NEDC工况运行1000h



                    (2)冷启动



                     目前燃料电池的冷启动做到-20℃,部分厂家可以做到-30℃,空压机需要在高湿低温环境下做冷启动试验。



                    (3)振动



                     目前一般按照电池包振动标准做随机振动考核和机械冲击考核。空气轴承空压机,需要做启停次数耐久试验。



                    (4EMC



                     空压机控制器需要完成EMC考核。
